Elmeq trabaja para llevar los accionamientos de alta calidad de Bosch a las aplicaciones industruales y de uso cotidiano más exigentes, donde la seguridad y la precisión son innegociables.
Cuando pensamos en tecnología punta imaginamos robots industriales, satélites o vehículos autónomos. Sin embargo, buena parte de los componentes mecatrónicos más sofisticados también se esconden en gestos pequeños que, al formar parte de nuestra vida cotidiana, pasan desapercibidos: cruzar una puerta automática, notar el suelo templado bajo los pies, desplazarse en una silla de ruedas eléctrica…
Detrás de cada uno de esos movimientos hay un motor eléctrico. Y detrás de muchos de ellos se encuentra la tecnología de Bosch, uno de los fabricantes con los que Elmeq trabaja para llevar accionamientos de alta calidad a aplicaciones industriales y de uso cotidiano que hacen nuestro día a día más agradable.

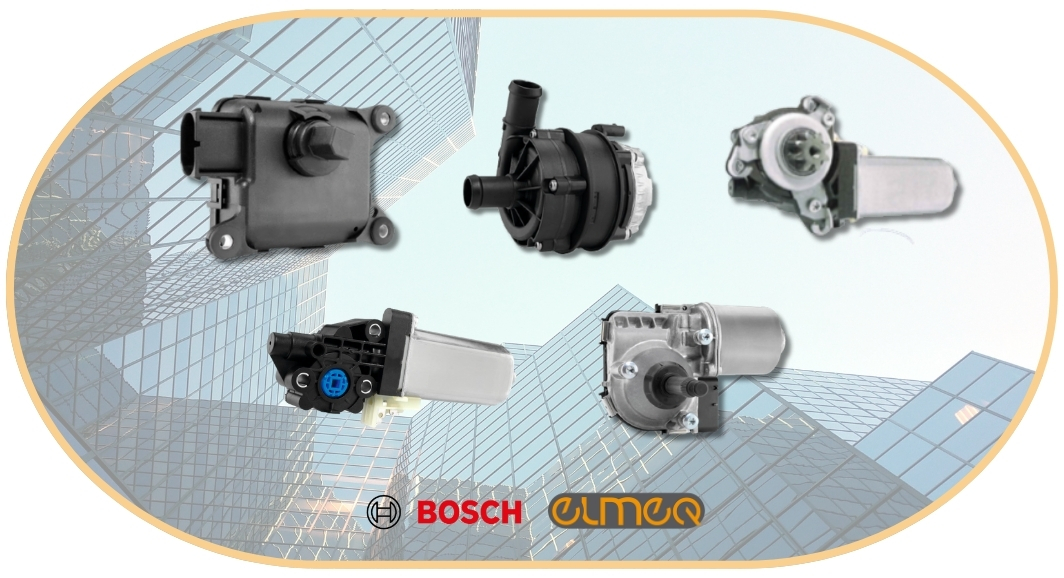

Bosch dispone de actuadores para equipos industriales y de uso habitual, como puertas eléctricas, limpiaparabrisas industriales, cargadores de vehículos eléctricos, enfriadores de baterías, sistemas de calefacción radiante por suelo o calderas. Se trata de actuadores para equipos de uso intensivo, diseñados para actuar miles de veces al día con precisión, con un par de arranque elevado y en condiciones ambientales que un componente convencional no toleraría.
Veamos ejemplos concretos:
La automatización y climatización de edificios descansa en una multitud de pequeños movimientos precisos: abrir una rejilla de ventilación, regular una válvula de un circuito de agua, ajustar una trampilla de mezcla de aire… Movimientos que se repiten miles de veces en espacios diminutos y deben ser exactos.

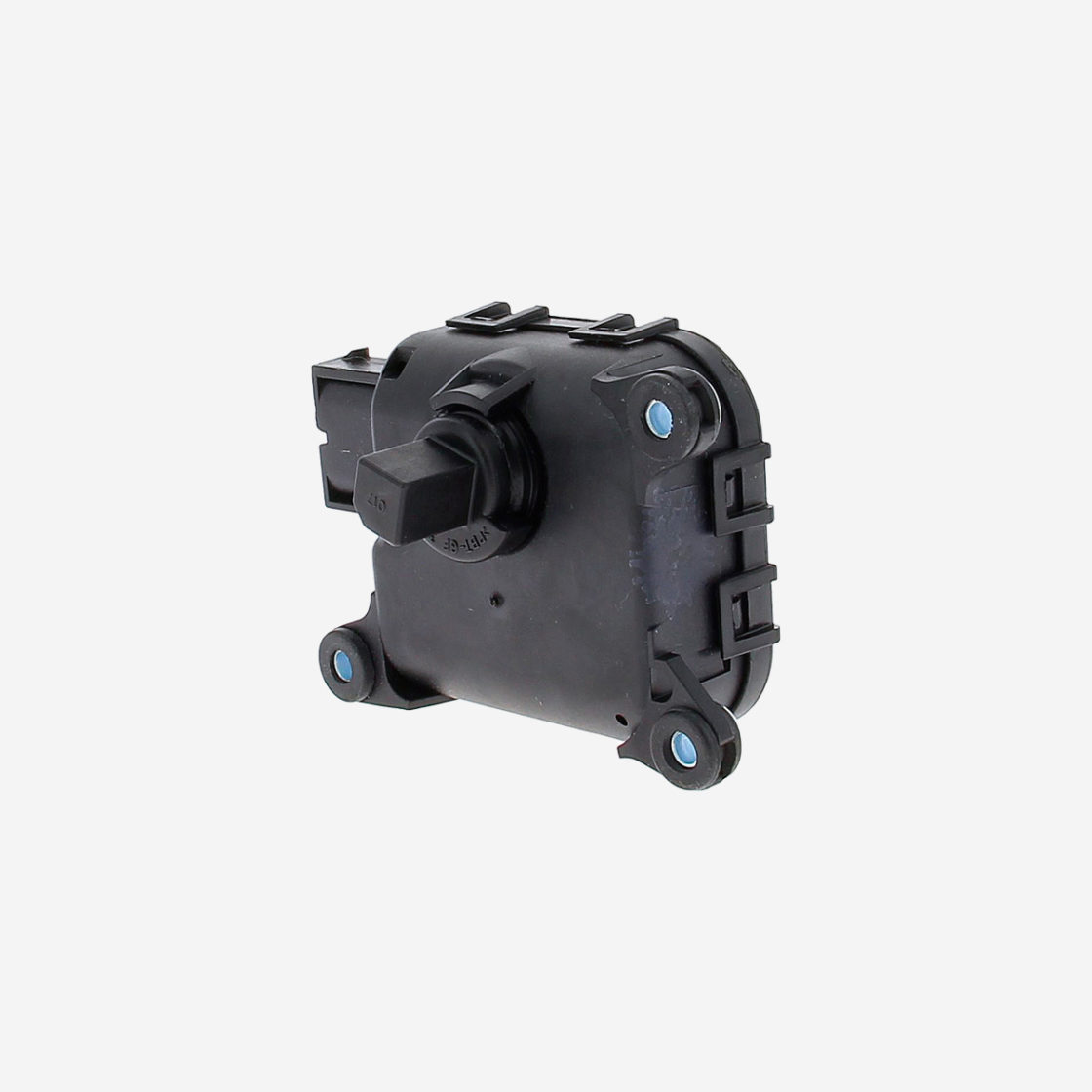

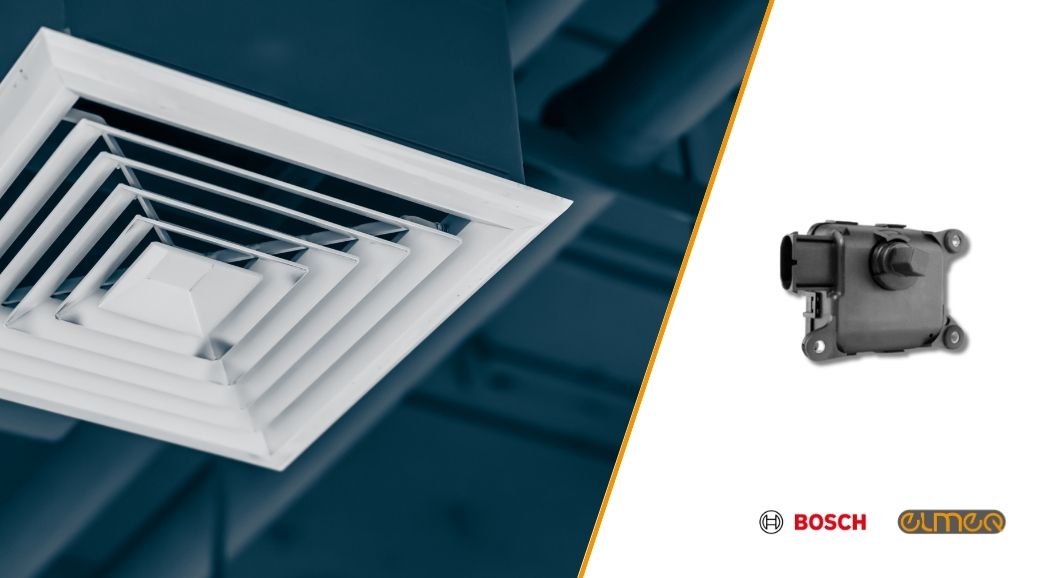

El actuador VMC de Bosch funciona a la perfección para el ajuste y control precisos de trampillas de distribución de aire, mezcla y recirculación, así como para el accionamiento de válvulas de conmutación y lineales que regulan el paso de fluidos en los circuitos de climatización.
Este actuador se caracteriza por un suministro inmediato de par a bajas revoluciones, al tiempo que requiere muy poco espacio de montaje. El potenciómetro integrado permite conocer en todo momento la posición del actuador, algo esencial para saber con exactitud cuánto está abierta una compuerta o una válvula.
Su relación de transmisión es de 405:1, con una velocidad nominal de 6 rpm y un par nominal de 0,4 Nm (0,9 Nm de par de apriete), a 24 V y con un consumo nominal de apenas 0,10 A. El grado de protección es IP 54.

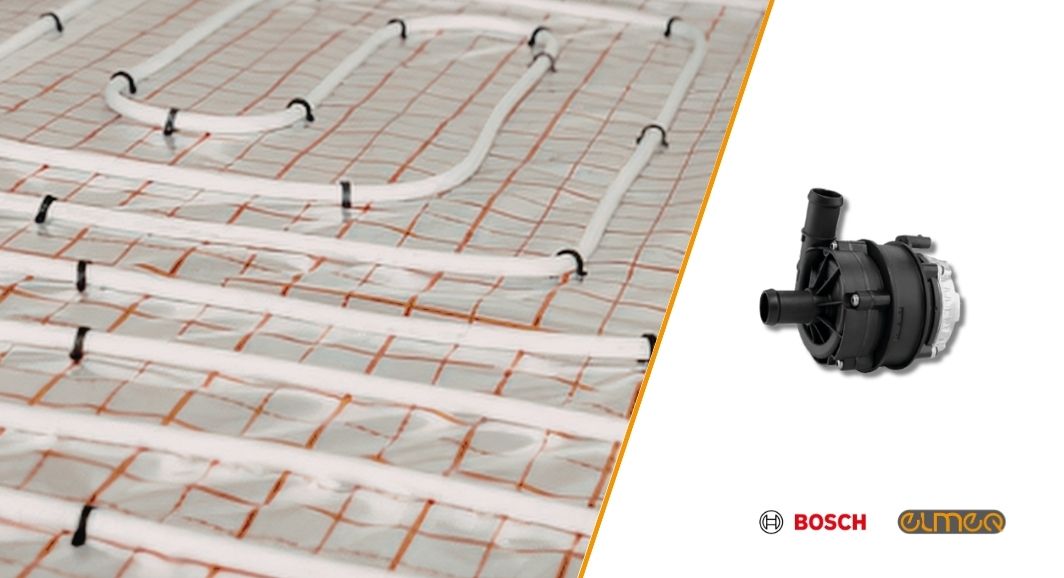

En un circuito de suelo radiante, la bomba de circulación PCE de Bosch es la encargada de mover el agua caliente por toda la superficie, con el reto de mantener una temperatura constante y homogénea. Se caracteriza por una regulación PWM estable a bajas revoluciones, lo que proporciona el caudal de forma continua en lugar de oscilar entre encendido y apagado, con la ganancia de eficiencia y confort que eso implica.
Con una alimentación de 12 V y un índice de eficiencia energética (EEI) inferior a 0,21, está especialmente indicada para circuitos alimentados por energía solar o baterías, donde el bajo consumo es prioritario. Al ser una bomba sin escobillas, funciona con un ruido muy reducido, y su función de diagnóstico y control la protege contra el bloqueo, el sobrecalentamiento y el funcionamiento en seco.

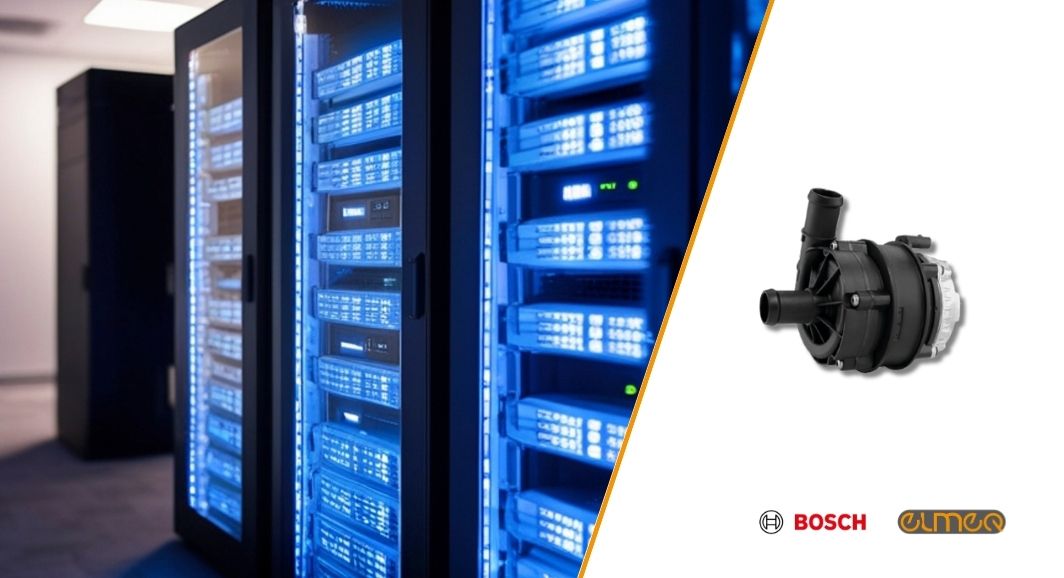

El sector de la energía se encuentra ante el reto de evacuar el calor que genera una electrónica de potencia cada vez más exigida. Ocurre tanto en los centros de datos como en los cargadores rápidos de vehículos eléctricos. En estos casos entra en juego la refrigeración líquida, que precisa de una bomba fiable en su núcleo. Tan fiable como la PCE de Bosch.
La PCE 2.0 es una bomba centrífuga de conmutación electrónica cuya velocidad puede controlarse y regularse mediante interfaz PWM o LIN. Se comunica con una unidad de control electrónica de nivel superior y adapta el caudal de refrigerante a la situación de refrigeración correspondiente. Es apta tanto para funcionamiento continuo como intermitente y asegura un rendimiento prolongado.
Esa capacidad de ajustar el caudal a la necesidad real es justamente lo que pide un data center o un cargador, donde la carga térmica varía y sobredimensionar la refrigeración de forma permanente resta eficiencia energética.
Su alta resistencia se explica porque el estátor y la electrónica están separados mecánicamente del rotor dentro de una carcasa de motor seca. Además, la PCE 2.0 cuenta con un diseño modular con cuatro clases de potencia eléctrica (40, 60, 80 y 100 W), alimentación a 12 V, temperatura ambiente máxima de hasta 140 °C y una vida útil de hasta 38.000 horas.

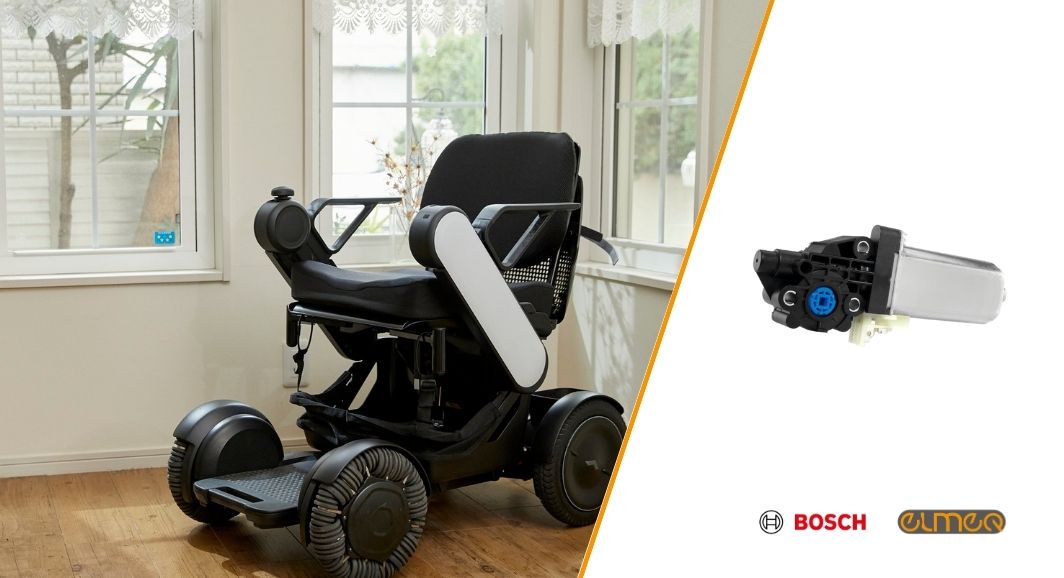

Los mecanismos de sillas de ruedas eléctricas, scooters de movilidad, camas, grúas de traslado y otros dispositivos de movilidad médica deben desplazarse con suavidad y al mismo tiempo mantener su posición sin ceder. El AHC1 de Bosch es un motorreductor que encaja a la perfección con este doble papel crítico para la seguridad del usuario.
Con una relación de transmisión 50:1, entrega un par nominal de 1,5 Nm con un par de apriete de 11 Nm, a 99,5 rpm y 24 V, con una potencia nominal de 15,6 W. Ese salto entre par nominal y par de apriete da capacidad de apretar con fuerza en el instante de la actuación, justo lo que necesita un freno.
Incorpora dos sensores Hall para el control de posición y velocidad y está concebido para actuar durante periodos cortos y repetidos, no en marcha continua.
Las puertas automáticas trabajan un número elevado de horas, con movimientos de apertura y cierre prácticamente continuos. Las soluciones de movimiento para esta tecnología deben reunir eficiencia, larga vida útil, par adecuado y seguridad permanente.

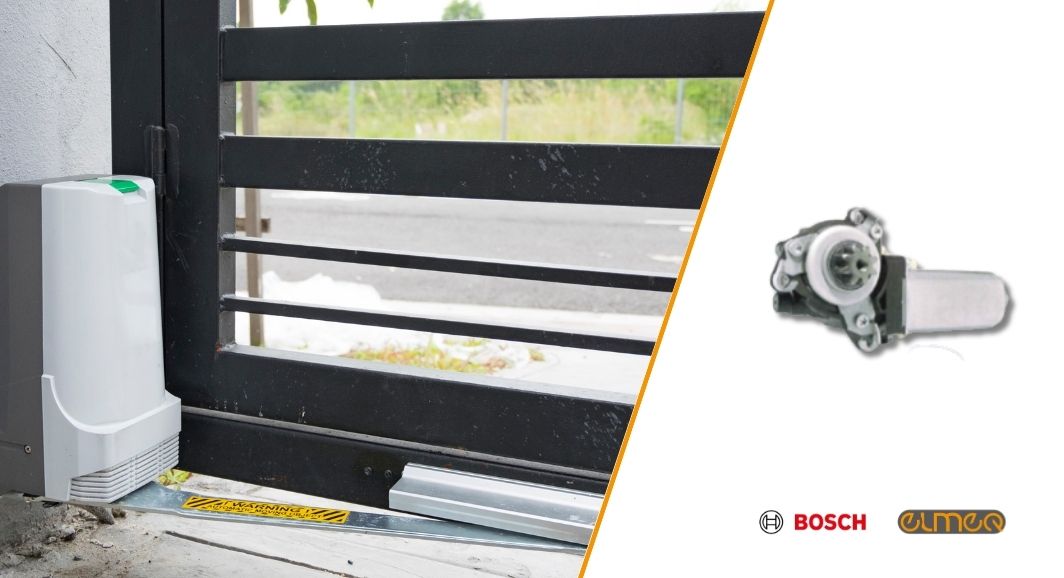

El motorreductor AHC-P de Bosch es una de las soluciones que integramos para el accionamiento de accesos. Como el resto de motorreductores que trabajamos para este tipo de aplicaciones, encaja en un abanico de puertas muy diverso —automáticas, batientes, de ascensor, de garaje— donde cada caso impone requisitos distintos de uso, tamaño y normativa.
Y es que la seguridad es un factor crucial en los edificios modernos: portillones, puertas de acceso o cortinas seccionadoras de humo y fuego son medidas de protección de alto valor que no pueden fallar. Por eso estos accionamientos deben cumplir las normativas de reversibilidad o irreversibilidad, bajo ruido y control de posición, velocidad y par, con geometrías adaptables e incluso sensores de temperatura integrados en el motor.

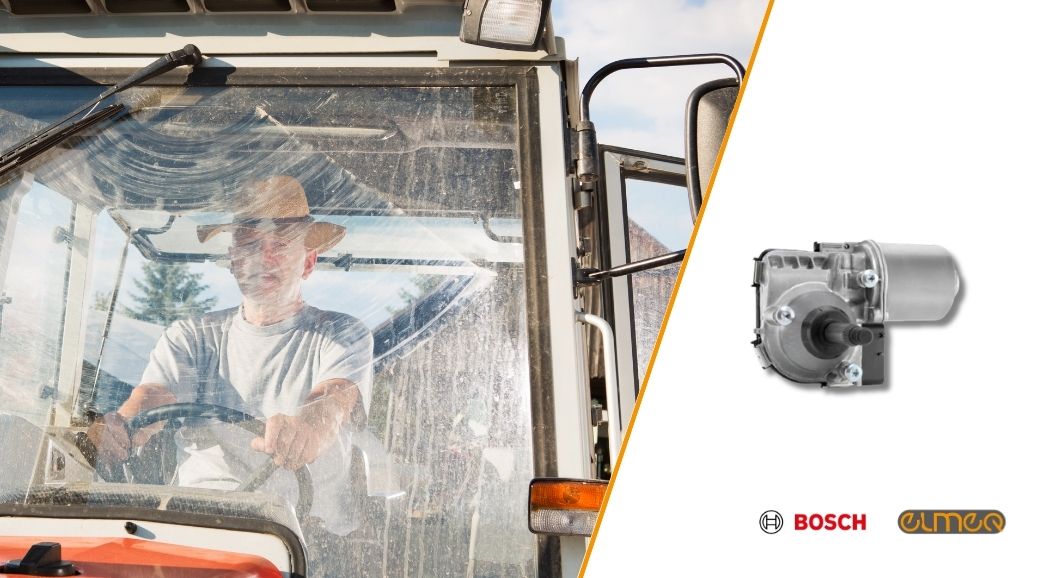

El WDD2 es un motor diseñado para ejecutar movimientos alternativos en lugar de girar 360° como un limpiaparabrisas convencional. Su función y sus múltiples modos de operación están gestionados por electrónica de control integrada, y el usuario puede seleccionar el modo deseado modificando mensajes CAN o LIN. El reductor, el motor y la electrónica van alojados en la misma carcasa.
Su ventaja principal es que el movimiento directo sustituye a los engranajes externos, y es posible programar la velocidad de funcionamiento y las posiciones finales de todos sus modos.
Las cifras respaldan su uso en entornos duros como el del sector agrícola: rango de temperatura de operación de -40 a 85 °C, par máximo de 34 Nm, ángulo de barrido máximo de 345°, hasta 63 ciclos por minuto y alimentación de 12/24 V típica (con rango de 9 a 32 V).
La colaboración entre Elmeq y Bosch no termina aquí. El catálogo incluye otras soluciones para necesidades muy diversas, como el sensor ultrasónico USS5, pensado para la medición de proximidad y detección de distancias sin contacto, o el sensor lambda LSU 4.9, un sensor de banda ancha que mide la proporción de oxígeno en gases de combustión, con usos como el control y la optimización de la combustión en calderas.
En Elmeq ayudamos a los fabricantes de maquinaria o equipamiento a trasladar este abanico de soluciones punteras a sus casos de uso concretos. Nuestro equipo de ingeniería está especializado en adaptar los motores eléctricos para conseguir la máxima eficiencia eléctrica, la adaptación al entorno, las comunicaciones industriales, el cumplimiento normativo, el desarrollo de software, el diseño exterior y la creación de manuales de usuario.
Todo ello bajo criterios de confidencialidad, trazabilidad, calidad certificada, funcionalidad prioritaria y agilidad en el time-to-market, sometiendo cada solución a pruebas que validan su comportamiento en condiciones adversas.
Si quieres mejorar el rendimiento de tu equipamiento médico o energético, contacta con nuestro especialista en el sector, Óscar Fernández. Y si tienes entre manos un proyecto de automatización de edificios o industrial, habla con Alfons Riera.
